Металл кесу процесін түгендеу, өңдеу әдісі қандай?

Өте өңдеу саласында металл кесу - бұл процеске, металлға ең қарапайым және жиі қолданылатынКесуді өңдеуКөптеген түрлерге бөлінеді, бұрғылау, бұрғылау, скучно, жоспарлау, бауырластар, ұнтақтау және тегістеу бар. Бүгін бұл процестерді түсіну үшін, нақты өңдеуді жақсы қолдануға болады.

1. Бұру

Бұру жұмыс бөлігінің негізгі қозғалысы ретінде бұрылуды білдіреді, кесу құралы кесу құралы кесу процесінің беріліс қозғалысы ретінде түзу сызықта жылжиды.

Қолданылатын сценарийлер: Цилиндрлік, конустық, ақырғы бет және дененің басқа да айналмалы бөліктерін өңдеу

Өңдеу жабдықтары: CNC майы, қарапайым бөртпе

Артықшылықтары:

Жоғары дәлдікті айналмалы бөлшектерді өңдеуге жарамды

Тұрақты кесу процесі, беттің сапасы жақсы

Ішкі және сыртқы айналым, бұралу, ойық және басқа өңдеулер болуы мүмкін

Кемшіліктері:

Айналмалы бөлшектердің күрделі пішіндеріне жарамсыз

Ассиметриялық жұмыспен бөлшектерді өңдеу мүмкіндігі шектеулі

2. Фрезерлеу

Фрезерлеу фрезерлік кескішті бұруды негізгі қозғалыс, дайындама немесе фрезерлеу кескіші ретіндеКесуді өңдеуӘдісі.

Қолданылатын көріністер: ұшақ, беткі, ойық, редуктор және басқа да кешенді пішінді өңдеу

Өңдеу жабдықтары: тік фрезерлік машинасы, көлденең фрезерлік машина, CNC өңдеу орталығы

Артықшылықтары:

Күрделі пішіндердің әртүрлі бөліктеріне қолданылады

Бес осьтік фрезерлеу сияқты көп осьтік байланыстыруды жүзеге асыра алады

Жаппай өндіріске жарамды өнімнің жоғары тиімділігі

Кемшіліктері:

Тезірек кесу құралының киімі, шығыны жоғары

Машиналар үшін қаттылық талаптары

3. Жою

Жоспарлауды жоспарлау әдісі, оның ішінде жоспарлау құралы мен дайындама түзу сызықпен салыстырғанда көлденең бағытта өзара қозғалыстар жасайды.

Қолданылатын көріністер: үлкен жазықтық, гид, рельс және басқа да инсультті өңдеу

Өңдеу жабдықтары: гетриді планер, бұталар планері

Артықшылықтары:

Ірі өлшемді дайындамаларды өңдеуге жарамды

Жабдықтың қарапайым құрылымы, оңай техникалық қызмет көрсету

Кемшіліктері:

Біртіндеп өңдеу тиімділігі, біртіндеп фрезермен ауыстырылды

Дәлдік және беттік сапасы

4.4 4.бе

Тегістеу жоғары сызықтық жылдамдықпен абразивті құралды айналдыру арқылы дайындаманың бетін өңдеу әдісіне қатысты.

Қолданылатын сценарийлер: жоғары дәлдікті бетті өңдеу, қатты материалды әрлеу

Өңдеу жабдықтары: бетті тартқыш, цилиндрлік тартқыш, центрсіз тартқыш және т.б.

Артықшылықтары:

Жоғары өңдеудің дәлдігі микрон деңгейіне дейін

Бекітілген болат, керамика және басқа да қатты және сынғыш материалдар үшін қолайлы

Кемшіліктері:

Төмен өңдеу тиімділігі

Тегістеу доңғалақты киюді үнемі таңдайды

5. Бұрғылау

Бұрғылау бұрғылау әдісі дайындамаға қатысты кесу әдісіне жатады және дайындамаға қатысты қозғалады және осьтік беру қозғалысын дайындамадағы тесіктерді өңдейді.

Қолданылатын көріністер: тесіктерді өңдеу, мысалы, тесік, соқыр тесік, бұрандалы шұңқыр және т.б.

Өңдеу жабдықтары: бұрғылау машинасы, өңдеу орталығы, станоктар

Артықшылықтары:

Шұңқырды өңдеуге мамандандырылған, жоғары тиімділік

Әр түрлі жаттығулармен сәйкес келуі мүмкін, мысалы, бұрғыланған бұрғылар, орталық бұрғылану, терең тесік бұрғыланулары және т.б.

Кемшіліктері:

Тек шұңқырды өңдеуге, бір функцияға қатысты

Терең тесік өңдеу кезінде чиптерді жою оңай және қиын.

6. Скучно

Скрингке арналған кесіндтеу әдісі, ол сингл құралын бұруды негізгі қозғалыс және дайындама немесе бордақылау құралы ретінде пайдаланады.

Қолданылатын сахна: үлкен өлшемді тесік, қораптың түрлері, мысалы, қозғалтқыш блогы

Жабдық: скучно машиналар, өңдеу орталығы

Артықшылықтары:

Жоғары дәлдікті өңдеу, әсіресе үлкен диаметрі терең тесік

Бір уақытта фрезерлеуді, түртуді және басқа композитті өңдеуді аяқтай алады

Ауыр, үлкен жұмысшыларға жарамды

Кемшіліктері:

Кәсіби өңдеуге жарамды жабдыққа үлкен инвестициялар

Кішкентай тесікті өңдеу тиімділігі бұрғылау сияқты жақсы емес

7. Брояхтар

Кроучерлеу брошюльдерді осьтік қозғалысты өңдеудің осьтік қозғалысын осьтік қозғалысты ішкі және сыртқы бетіне қолдануды білдіредіКесуді өңдеуӘдістері.

Қолданылатын сахна: ішкі жол, сплайн, пішінді тесік және басқа партиялық өңдеу

Өңдеу жабдықтары: бауырлас машинасы

Артықшылықтары:

Күрделі пішіндерді бір жолмен өңдеуге болады

Жоғары технологиялық дәлдік, беттің жақсы сапасы

Кемшіліктері:

Кесу құралы қымбат, тек жаппай өндіріске жарамды

Бір бөлшек партиялар шығармауға жарамсыз, шектеулі өңдеу диапазоны

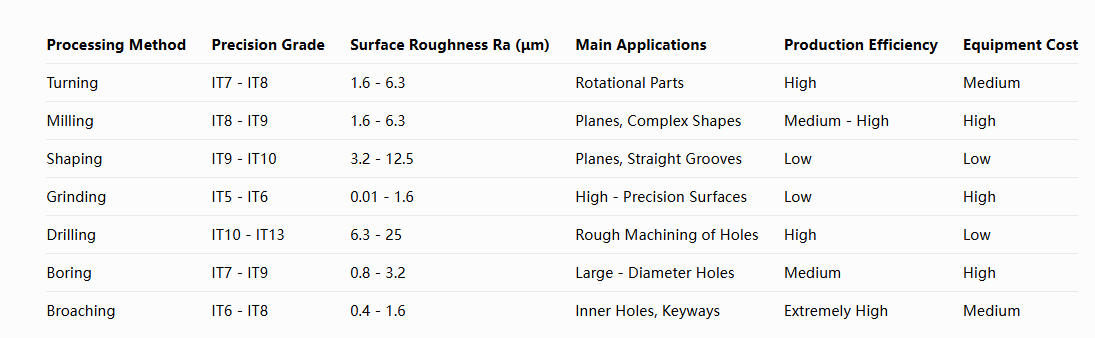

Дұрыс өңдеу әдісін қалай таңдауға болады?

Бөліктің формасына сәйкес таңдаңыз:

Айналдыру айналмалы бөліктерге арналған

Тегіс беттер немесе күрделі пішіндер үшін ұн тартуды қарастырыңыз

Тар ұшақ жоспарлауды таңдай алады

Дәлдік талаптарға сәйкес таңдаңыз:

Жоғары дәлдікке қойылатын талаптар Ұнтақтау немесе бауырластарды таңдаңыз

Жалпы дәлдікке айналу немесе фрезерлеу

Өндіріс пакетіне сәйкес таңдаңыз:

Жаппай өндіріс үшін брояхтарды немесе арнайы станоктарды қарастырыңыз

Кішкентай партияның бір бөлігі, мысалы, ағаштар, фрезерлік машиналар сияқты жалпы мақсаттағы станоктарды таңдау

Материалдың кермектігіне сәйкес таңдаңыз:

Тегістеуді қарастыру үшін жоғары қаттылық материалдары артық көреді

Жалпы металл материалдар үшін әртүрлі әдістер бар

Дұрыс кесу әдісін таңдау өңдеу тиімділігі мен сапасын күрт жетілдіре алады! Әр өңдеу әдісінің өзіндік ерекше артықшылықтары мен қолданыстағы сценарийлері, нақты өндірісте, көбінесе бірнеше процестердің жиынтығын талап етеді.
