Алмаз құралдарының қандай түрлері бар?

Алмаз өте жоғары қаттылық пен тозудың артықшылығы, тозу, үйкеліс коэффициенті, жоғары серпімді модуль, жоғары термиялық өткізгіштік, жылу кеңею коэффициенті және түсті металдармен жақындық. Бұл қазіргі уақытта өте жоғары қаттылығы бар құрал материалдары. Сонымен, алмаз құралдарының қандай түрлері бар? Жеткенада редакторын қарап шығайық!

Алмаз құралдарының түрлері:

Алмаз құралдарыҚұрал құрылымына сәйкес бөлінеді: негізінен бұрылатын құралдар, фрезерлік кескіштер, рамерлер, бұрғылау билері, қапталған құрал, қапталған құралдар және басқа да стандартты емес құрастыру құралдары.

1. Алмаз пышақтары

1. Стандартты пышақтар: бір кристалды алмаз пышақтары негізінен бір нүктелі гауһар бөренелер немесе басқа дәлдіктер үшін қолданылады. Беткейдің кедір-бұдырлығы түсті металдарды өңдеу кезінде RZ0.1-0,05 -M-ге жетуі мүмкін. Polycrystalline Diamond (PCD) пышақтары, әдетте, бөренелер, өңдеу орталықтарында және т.б., негізінен бұрылып, скучно үшін қолданылады. Дәстүрлі қорытпалармен салыстырғанда, жоғары жем және сызықтық жылдамдықпен бірге қолдануға болады; Пышақтың өмірі карбидтік пышақтармен салыстырғанда едәуір жақсарады; Сонымен бірге, PCD пышақтары өңделген дайындаманың беттік қабаты ең жақсы деңгейге жете алады.

2. Стандартты емес пышақтар: негізінен күрделі құрылымдармен, қатаң толеранттылық талаптары мен кешенді өңдеу рәсімдерімен жұмыс істеу үшін қолданылады. Стандартты поликристалды алмаз алмалы (PCD) стандартты емес пышақтарды қолдану өңдеу тиімділігін едәуір жақсарта алады. Сонымен бірге, машина қысылған құрылымды пайдалану өндіріс шығындарын азайтуға мүмкіндік береді.

2. Алмаз фрезерлік пышақтары

Поликристалды гауһар (PCD) фрезерлік пышақтар, фрезерлік кескіш дискілері бар немесеӨткізгіш кескішөзектер, әдетте, фрезерлік ұшақтар мен қадамдар үшін қолданылады. Сызықтық жылдамдық 2500-3000 м / мин болуы мүмкін. Карбидтік пышақтармен салыстырғанда құралдың мерзімі 5-10 есе артады. Бұл түтіксіз металл бордақылау фрезерлерінің таңдауы, мысалы, автомобиль алюминийі цилиндрінің цилиндрлері, мотоцикл қораптары және ағаш ұшақтары сияқты таңдау! Бағаны орындау коэффициенті өте қолайлы.

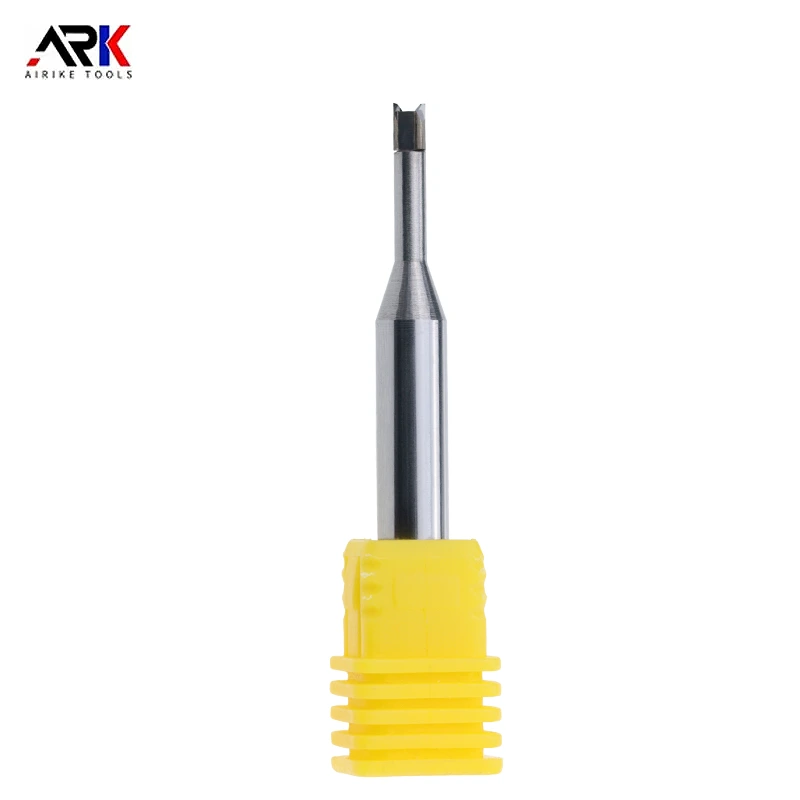

3. Diamond Rod фрезерлеу кескіш

Diamond Rod фрезерлеу кескіштері бір кристалды гауһар пиллинг кескіштеріне және поликристалды гауһар (PCD) фрезерлік кескіштерге бөлінеді.

Polycrystalline Diamond (PCD) ROD фрезерлеу кескіштері екі түрге бөлінеді. Біреуі - фрезерлік кескіш, оны ось бойымен тігінен тігінен шығаруға болады. Шұңқыр тәрізді дайындамалар үшін тиімділік едәуір жақсарады. Екіншісі - орталық емес фрезерлік кескіш. Фрезерлік кескіштің бұл түрі, әдетте, дайындамаға, диірмендер, диірмендер, қадамдар, қадамдар, беттер және басқа да бөлшектерді CNC бағдарламалау арқылы кеседі.

4. Diamond Reamer

Әдетте диаметрлі өлшемге негізделген гауһар таяқшасы, аләлі матрицаны немесе болаттан жасалған матрицаны қолданады, ал кесу жиектерінің саны 2 немесе одан да көп.

Бұл құрал негізінен тесіктерді қатаң төзімділік талаптары мен жоғары мәртебеге қойылатын тесіктерді өңдеу үшін қолданылады. Саңылаулар мен соқыр тесіктер арқылы да өңдеуге болады. Құрал түрінде өңделген тесіктердің әрлеуі RA0.1 дейін жетуі мүмкін.

5. Алмаз бұрғылау биттері

Polycrystalline Diamond (PCD)Бұрғылау биттері әдетте диаметріне сәйкес қорытпалардан немесе болат субстраттардан жасалған. PolycryStalline Diamond (PCD) бұрғылау бұрғылау саңылауларын тікелей дайындамаға бұрғылайды. Дайындамада тесіктер жоқ, ал дәл қойылатын талаптар жоғары емес. PCD бұрғылау биттері тек өңдеу орталығы жабдықтарына жарамды.

Поликристалды гауһар (PCD) Бұрғылау биттері негізінен мыналарды қамтиды: PCD шұңқырын кеңейту BITS, PCD STAP бұрғылау битін, PCD бұрғыланған бұрғылау биттері, PCD тегіс бұрғылау биттері және т.б.

6. Алмазмен қапталған құралдар

Алмазмен қапталған құралдар CVD әдісін CVD әдісін 1-25 мкм гауһар пленкасын цементтелген карбид немесе керамика сияқты субстратқа салыңыз. Оларды күрделі геометриялық пішіндермен пайдалануға болады және қиын-қыстау материалдарды өңдеудің тамаша құралдары.

Қаптауға жарамды құрал түрлері: пышақтар, фрезерлік кескіштер, бұрғылау биттері, консервілер, оқулықтар, кескіштер және т.б.

7. Алмаз қалыптастыру құралы

Polycrystalline Diamond (PCD)Құралды қалыптастыру құралы айналмалы құралға тиесілі. Оның артықшылығы - жоғары өңдеу тиімділігі. Ол бір уақытта бірнеше қадамдық тесіктерді бір уақытта ұстап, дәл геометриялық төзімділікті қамтамасыз етуі мүмкін. Ол өңдеудің әртүрлі әдістеріне сәйкес екі түрге бөлінеді. Біреуі осьтік өңдеу және бір реттік қалыптастыру; Екіншісі - CNC бағдарламалау және траекториялық өңдеу. Құралдар ұстағышында BT тұтқасы, HSK тұтқасы, түзу тұтқаны және т.б.

Диаметрдің жоғарыдағы түрлері осы жерде бөлісіледі. Өнімділіктің айтарлықтай айырмашылықтары бар алмаз құралдарының көптеген түрлері бар. Сондай-ақ, құрылымда, әр түрлі гауһар типтегі құралдарды дайындау әдісі мен қолданылу саласында үлкен айырмашылықтар бар.
